ゴムパット 適合型式一覧
一覧に記載の適合サイズはあくまでも参考資料としてご利用ください
実際の機械のサイズ・枚数をご確認の上、ご注文いただく事をお勧めいたします
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ページ最上部の 「お問い合わせ」 からお問合せ下さい
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- ・ワッシャ・ナット付
- ・国内、海外の建機メーカーも採用する高品質
- ・職人が一枚一枚、丁寧に圧着し、品質チェックも最高クラス
- ・厳選した天然ゴムを独自の製法で作成
- ・騒音・振動を軽減した上で強度を保ち、更に耐久性も確保
| 品名 |
230幅 | 250幅 | 300幅 | 350幅 | 350幅 オフセット |
400幅 | 400幅 コマツの一部 |
|
| 幅 | W | 69 | 66 | 67 | 取扱なし | 107 | 110 | 取扱なし |
| 長さ | L | 228 | 245 | 297 | 340 | 397 | ||
| 高さ | H1 | 34 | 37.5 | 37 | 37 | 34.5 | ||
| 高さ | H2 | 18 | 20.5 | 20 | 25 | 23.5 | ||
| 取付 ピッチ |
P1 | 150 | 200 | 200 | 290 | 300 | ||
| 取付 ピッチ |
P2 | ― | ― | ― | 46 | 45 | ||
| 取付 ネジ |
φ12× P1.75 |
φ12× P1.75 |
φ12× P1.75 |
φ12× P1.75 |
φ12× P1.75 |
| 品名 |
400幅 オフセット |
450幅 P135 |
450幅 P154 |
450幅 オフセット |
500幅 P171 |
500幅 P175 |
600幅 P190 |
|
| 幅 | W | 108 | 107 | 125 | 125 | 133 | 124 | 120 |
| 長さ | L | 397 | 445 | 445 | 459 | 495 | 495 | 593 |
| 高さ | H1 | 39 | 40 | 51 | 52 | 57 | 65 | 66 |
| 高さ | H2 | 26 | 25 | 31 | 32 | 36.5 | 39 | 38 |
| 取付ピッチ | P1 | 300 | 350 | 350 | 400 | 400 | 400 | 400 |
| 取付ピッチ | P2 | 45 | 45 | 58 | 60 | 60 | 60 | 58 |
| 取付ネジ | φ12× P1.75 |
φ12× P1.75 |
φ14× P2.0 |
φ14× P2.0 |
φ16× P2.0 |
φ16× P2.0 |
φ20× P2.5 |
★（P～） はシュープレートを止めるピンのピッチ（間隔）です
- ・ワッシャ・ナット付
- ・特殊ゴムによる、優れた耐摩耗性
- ・耐カット製ゴムを使用
- ・ゴムの破損を最小限に
- ・旋回時の騒音と振動を減少
- ・累計販売本数450万枚突破の結果は高品質の証
| 品名 | 230幅 | 250幅 | 300幅 | 350幅 P135 |
350幅 オフセット |
400幅 | 400幅 コマツの一部 |
|
| 幅 | W | 66 | 66 | 66 | 102 | 102 | 102 | 100 |
| 長さ | L | 225 | 242 | 295 | 340 | 340 | 395 | 390 |
| 高さ | H1 | 36 | 36 | 36 | 36 | 36 | 37 | 40 |
| 高さ | H2 | 19.5 | 19.5 | 19.5 | 25 | 25 | 26 | 22.5 |
| 取付 ピッチ |
P1 | 150 | 200 | 200 | 250 | 250 | 300 | 300 |
| 取付 ピッチ |
P2 | ― | ― | ― | 46 | 46 | 46 | 46 |
| 取付 ネジ |
M12X 1.75P |
M12X 1.75P |
M12X 1.75P |
M12X 1.75P |
M12X 1.75P |
M12X 1.75P |
M12X 1.75P |
|
| 締付 トルク |
5～8 | 5～8 | 5～8 | 5～8 | 5～8 | 5～8 | 5～8 | |
| 製品 重量 |
kg | 0.6 | 0.9 | 1.1 | 1.9 | 1.9 | 2.3 | 2.5 |
| 品名 | 400幅 オフセット |
450幅 P135 |
450幅 P154 |
450幅 オフセット |
500幅 P171 |
500幅 P175 |
600幅 P190 |
|
| 幅 | W | 105 | 110 | 120 | 125 | 130 | 122 | 145 |
| 長さ | L | 390 | 445 | 445 | 445 | 490 | 490 | 590 |
| 高さ | H1 | 37 | 37 | 43 | 45 | 51 | 55 | 56 |
| 高さ | H2 | 26 | 26 | 23 | 25 | 31 | 30 | 40 |
| 取付ピッチ | P1 | 300 | 350 | 350 | 350 | 400 | 400 | 400 |
| 取付ピッチ | P2 | 46 | 46 | 58 | 58 | 60 | 57 | 69 |
| 取付ネジ | M12X 1.75P |
M12X 1.75P |
M14X 2.0P |
M14X 2.0P |
M16X 2.0P |
M16X 2.0P |
M20X 2.5P |
|
| 締付トルク | 5～8 | 5～8 | 9～13 | 9～13 | 14～18 | 14～18 | 19～23 | |
| 製品重量 | kg | 2.3 | 2.8 | 3.5 | 3.7 | 5 | 4.6 | 7.8 |
★（P～） はシュープレートを止めるピンのピッチ（間隔）です
- ・ワッシャ・ナット付
- ・低騒音・路面保護を追求
- ・抜群の乗り心地で、運転者への負担も軽減
- ・結果として機械本体への負担も軽減

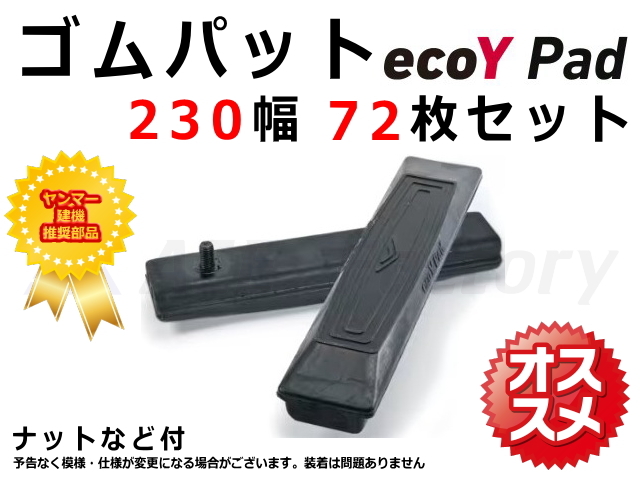

| 品名 | 230幅 | 250幅 | 300幅 | 350幅 P101 |
350幅 P135 |
350幅 オフセット |
400幅 | |
| 幅 | W | 68 | 68 | 68 | 68 | 100 | 100 | 106 |
| 長さ | L | 228 | 246 | 296 | 346 | 346 | 348 | 390 |
| 高さ | H1 | 37 | 37 | 38 | 38 | 38 | 37 | 38 |
| 高さ | H2 | 16 | 16 | 15 | 17 | 14 | 12 | 14 |
| 取付ピッチ | P1 | 150 | 200 | 200 | 200 | 250 | 300 | 300 |
| 取付ピッチ | P2 | － | － | － | － | 46 | 46 | 46 |
| 取付ネジ | M12 | M12 | M12 | M12 | M12 | M12 | M12 | |
| 締付トルク | 5～8 | 5～8 | 5～8 | 5～8 | 5～8 | 5～8 | 5～8 | |
| 製品重量 | kg | 0.8 | 0.9 | 1 | 1.3 | 1.7 | 2.2 | 1.9 |
| 品名 | 400幅 オフセット |
450幅 P135 |
450幅 P154 |
450幅 オフセット |
500幅 P171 |
500幅 P175 |

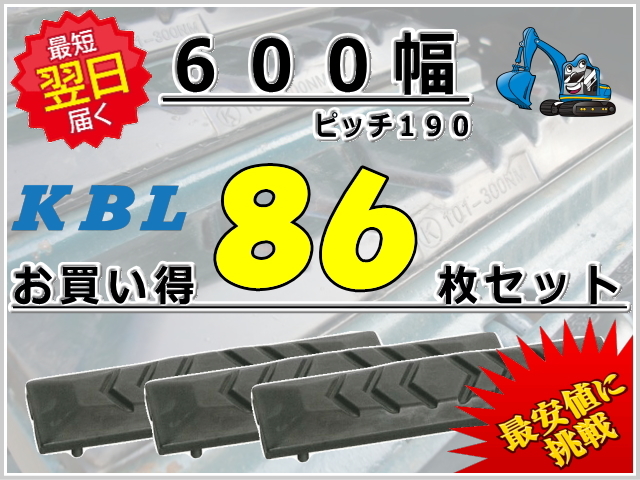

600幅 P190 |
|
| 幅 | W | 106 | 102 | 125 | 123 | 135 | 127 | 134 |
| 長さ | L | 398 | 446 | 445 | 445 | 496 | 494 | 590 |
| 高さ | H1 | 38 | 38 | 46 | 45 | 48 | 58 | 67 |
| 高さ | H2 | 12 | 14 | 20 | 20 | 20 | 25 | 25 |
| 取付ピッチ | P1 | 300 | 350 | 350 | 350 | 400 | 400 | 400 |
| 取付ピッチ | P2 | 46 | 46 | 58 | 58 | 60 | 57 | 70 |
| 取付ネジ | M12 | M12 | M14 | M14 | M16 | M16 | M20 | |
| 締付トルク | 5～8 | 5～8 | 9～13 | 9～13 | 14～18 | 14～18 | 19～23 | |
| 製品重量 | kg | 2.6 | 2.8 | 3 | 2.6 | 4.3 | 4.9 | 7.5 |
★（P～） はシュープレートを止めるピンのピッチ（間隔）です
