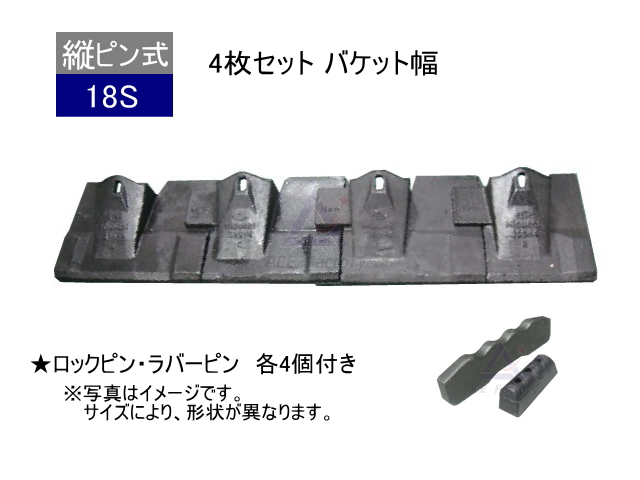

18S ツース盤縦ピン 4枚セットロックピン・ラバーピン付【バケット幅】平爪フラットチップ社外品新品

価格:	¥16,100 (税込)
	[ポイント還元 161ポイント～]

販売期間：
型式:	型式をご記入下さい（例：U30-6、Vio30-6、PC30MR-5　など）
ピッチ:	ツース盤を装着するバケットの【ピッチ】をご記入下さい単位 mm
バケット幅:	ツース盤を装着するバケットの【バケット幅】をご記入下さい単位 mm
数量:	セット
在庫:	在庫あり

ゴムクローラー,ポイント,爪,ツース,チップフラットチップ　4本爪SET
縦ピンタイプ　18Sクラス

本商品は【バケット幅】です
＊【ワイド幅】ではありません

ショベルの中でも一番の消耗品と
言っても過言ではない【ツース盤（平爪）】
当店のフラットチップ（ツース盤・平爪）は
数多くのお客様にご愛顧頂き、
高い評判を頂いております

長年の実績と経験で培ったノウハウを駆使し、
丈夫で良質な鋼材を使用した結果、
耐摩耗に優れ、設計自体を見直し、
掘削抵抗も抑えました

強度も肉厚補強等で強靭な構造として、
様々な現場の状況に対応致します

横幅サイズは下記の図面の通り

【バケット幅】
※左右エンドがバケットサイズまでと
　同等になります

【ワイド幅】
※左右エンドがサイドカッターまでと
　同等幅になります

2サイズがございますので
ご注文の際はご注意ください

★取り付け【型式】によりサイズが異なります！！

★現在装着のバケットの実寸のサイズ

１）ピッチ（間隔）
　　＊下の図の【 A 】です

２）バケット幅　あるいは
　　ワイド幅（サイドカッターからサイドカッターまで）

３）ユンボ（ショベル）の型式　

を　必ずご記入ください

バケット部品

※必ず下記をご参照下さい※

（注）取り付け型式により、サイズが異なります！！

（ユンボの）型式、１）ワイド幅　あるいは　バケット幅、２）ピッチ（間隔）を
必ずご連絡ください

＊ツース盤の重なりは
　最低でも10ｍｍ以上、必要になります

バケット幅とワイド幅

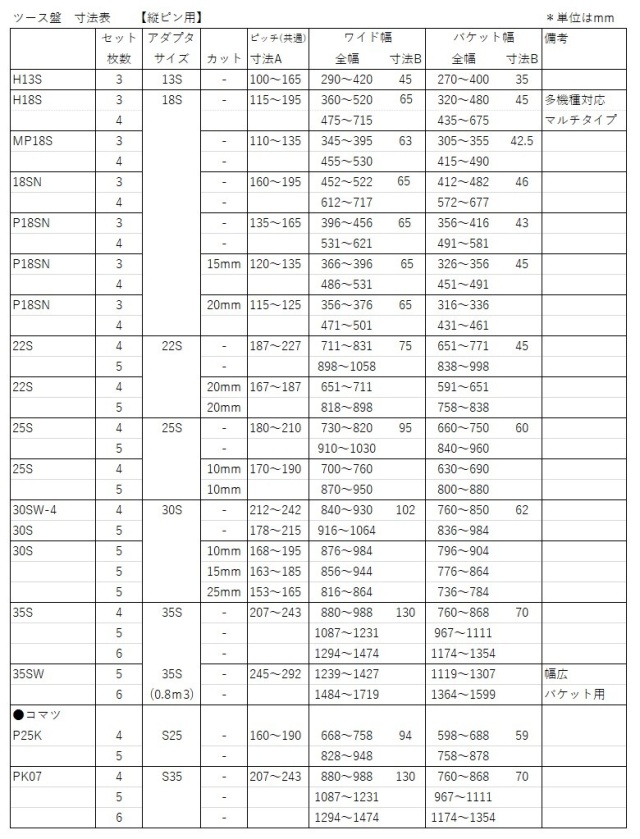

ツース盤KBL　ピッチ・幅の表

★どのサイズが適合するか不明の場合は、
　ツース盤（平爪）を止めるピンの長さを計って下さい
　それぞれのサイズのピンの長さを下記にご案内致しますので、
　一番近いサイズのものをお選び下さい

　・１３Ｓ　　　　　　４４～４５ｍｍ
　・１８Ｓ　　　　　　５５ｍｍ
　・２２Ｓ　　　　　　６７～６８ｍｍ
　・２５Ｓ－３０Ｓ　　７５ｍｍ
　・３５Ｓ　　　　　　８３～８５ｍｍ
　・４０Ｓ　　　　　　９３ｍｍ

こちらは【セット（組）】での販売です
数量をお間違えのない様にご注文ください
ロックピン・ラバーピン　は付属しています
毎回、交換の必要はありませんが、消耗品ですので
定期的な交換をお勧めします
摩耗していると、紛失につながります

　【セットの内訳】
　　例）商品名に　【ロックピン・ラバーピン付】　と掲載のある場合
　　【18S ツース盤縦ピン 3枚セットロックピン・ラバーピン付】
　　　　1セットのご注文で下記の商品、数量が届きます

　　　・18S　ツース盤　　　3枚1組　1セット
　　　・18S　ロックピン　　3個
　　　・18S　ラバーピン　　3個

　　　　　　→　2セット　のご注文
　　　・18S　ツース盤　　　3枚1組　2セット
　　　・18S　ロックピン　　6個
　　　・18S　ラバーピン　　6個
